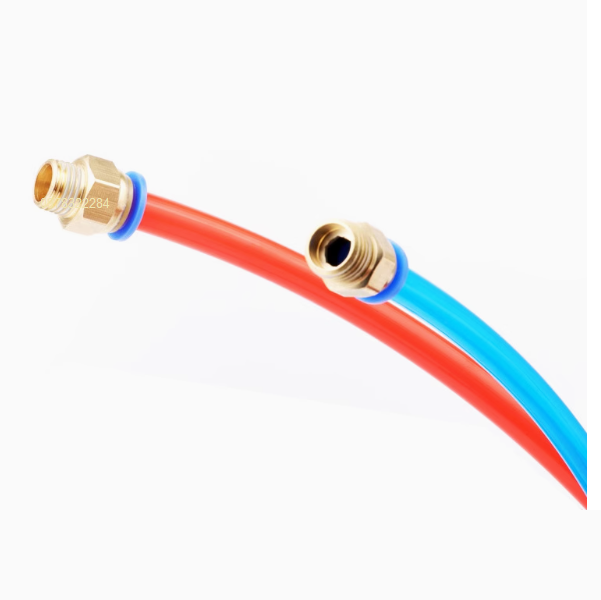

Nối nhanh PC là một loại đầu nối khí nén được sử dụng phổ biến trong hệ thống khí nén công nghiệp, với ký hiệu “PC” thể hiện kiểu kết nối ống thẳng với đầu ren ngoài. Đây là một trong những model thông dụng nhất của dòng nối nhanh khí nén.
🔧 Thông số kỹ thuật phổ biến của nối nhanh PC:
Thông số
Mô tả
Model
PC4, PC6, PC8, PC10, PC12 (tùy theo đường kính ống)
Chất liệu
Nhựa kỹ thuật + đồng thau
Ren kết nối
PT1/8", PT1/4", PT3/8", PT1/2" (tùy loại)
Áp suất làm việc
0 - 10 bar
Nhiệt độ làm việc
0 - 80°C
Ứng dụng
Kết nối ống hơi thẳng vào thiết bị có ren
Mô tả một số loại phổ thông
🔩 1. Theo đường kính ống (mm):
PC4 – dùng cho ống khí Ø4mm
PC6 – dùng cho ống khí Ø6mm
PC8 – dùng cho ống khí Ø8mm
PC10 – dùng cho ống khí Ø10mm
PC12 – dùng cho ống khí Ø12mm
🔧 2. Theo kích thước ren ngoài:
PC4-01 → ren ngoài 1/8", dùng cho ống Ø4mm
PC4-02 → ren ngoài 1/4", dùng cho ống Ø4mm
PC6-01 → ren ngoài 1/8", dùng cho ống Ø6mm
PC6-02 → ren ngoài 1/4", dùng cho ống Ø6mm
PC8-02 → ren ngoài 1/4", dùng cho ống Ø8mm
PC8-03 → ren ngoài 3/8", dùng cho ống Ø8mm
PC10-03 → ren ngoài 3/8", dùng cho ống Ø10mm
PC10-04 → ren ngoài 1/2", dùng cho ống Ø10mm
PC12-04 → ren ngoài 1/2", dùng cho ống Ø12mm
🛠 3. Tên gọi tiêu chuẩn trong hệ thống:
Model
Ren ngoài
Ống sử dụng
PC4-01
1/8"
Ø4mm
PC6-01
1/8"
Ø6mm
PC6-02
1/4"
Ø6mm
PC8-02
1/4"
Ø8mm
PC8-03
3/8"
Ø8mm
PC10-03
3/8"
Ø10mm
PC10-04
1/2"
Ø10mm
PC12-04
1/2"
Ø12mm
✅ Đặc điểm nổi bật:
Lắp đặt nhanh bằng cách ấn ống vào đầu nối
Dễ tháo lắp và bảo trì
Thường dùng trong máy nén khí, máy ép, robot tự động, xưởng cơ khí, dây chuyền sản xuất
